一、儀器簡介

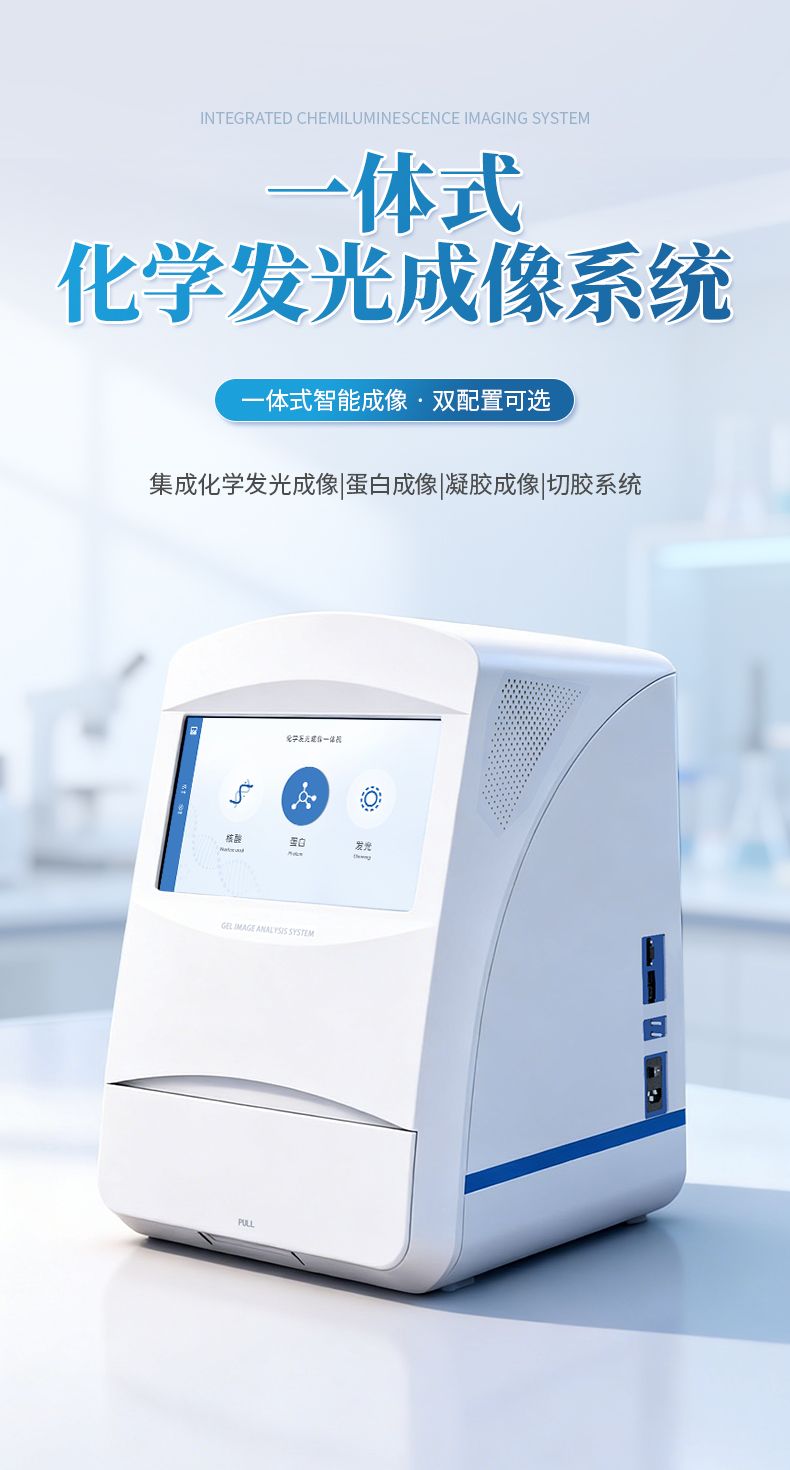

一體式化學發光凝膠成像系統，采用無電腦化集成設計，搭載15.6英寸高分辨率智能觸屏系統，可直接通過多方位觸控操作完成全流程實驗。該系統集成化學發光成像、蛋白成像、凝膠成像及切膠系統四大核心功能模塊，一站式覆蓋多種實驗場景的成像需求。儀器適用于分子生物學、細胞生物學、蛋白質組學等領域的常規檢測。

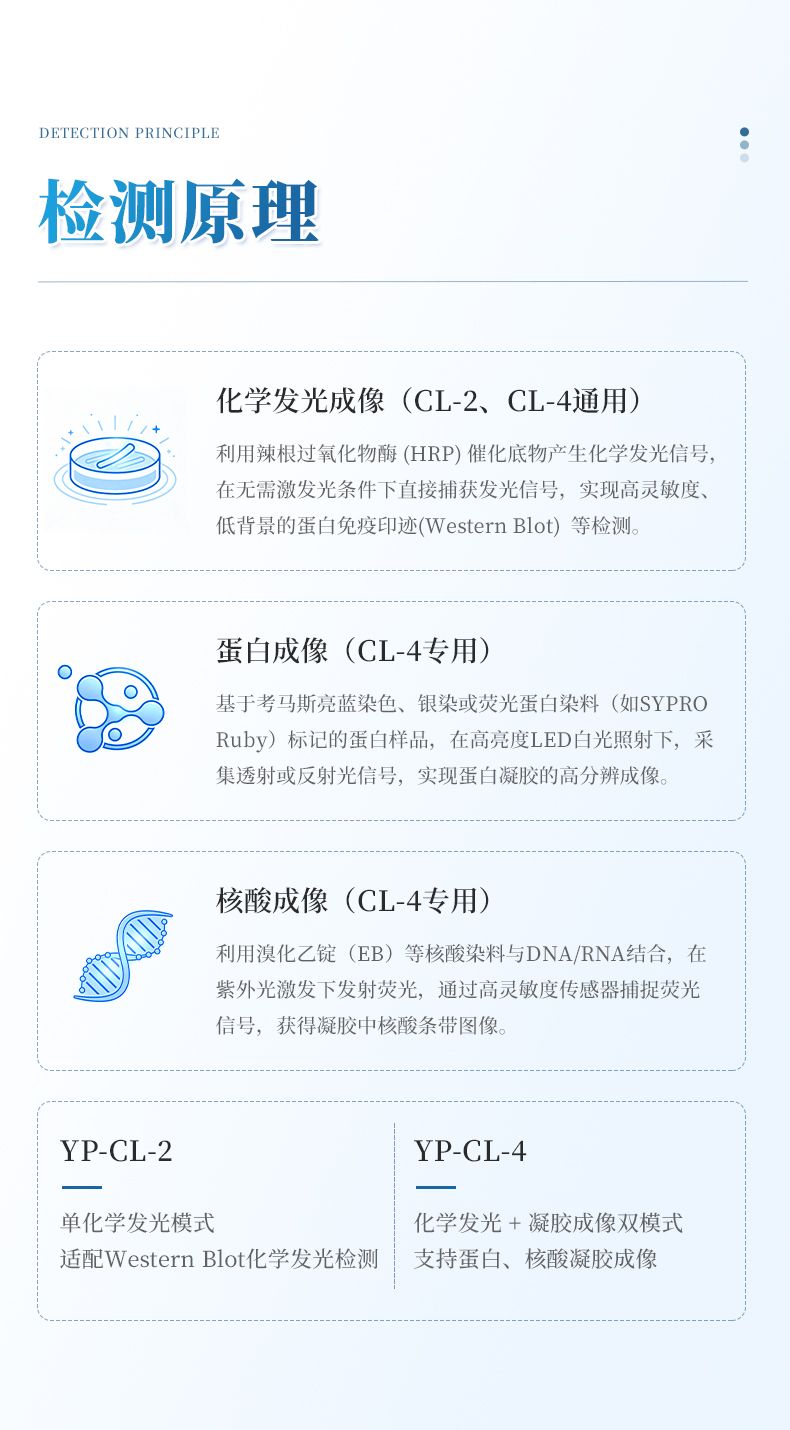

二、檢測原理

蛋白成像：基于考馬斯亮藍染色、銀染或熒光蛋白染料（如SYPRO Ruby）標記的蛋白樣品，在高亮度LED白光照射下，采集透射或反射光信號，實現蛋白凝膠的高分辨成像。

核酸成像：利用溴化乙錠（EB）等核酸染料與DNA/RNA結合，在紫外光激發下發射熒光，通過高靈敏度傳感器捕捉熒光信號，獲得凝膠中核酸條帶圖像。

化學發光成像：利用辣根過氧化物酶（HRP）催化底物產生化學發光信號，在無需激發光條件下直接捕獲發光信號，實現高靈敏度、低背景的蛋白免疫印跡（Western Blot）等檢測。

三、應用范圍

核酸凝膠成像：DNA/RNA瓊脂糖凝膠電泳條帶分析、PCR產物檢測、核酸探針雜交信號檢測等。

蛋白凝膠成像：考馬斯亮藍、銀染等染色后蛋白檢測與分子量鑒定等。

化學發光檢測：Western Blot、Southern/Northern Blot、斑點雜交、酶活檢測等。

四、儀器特點

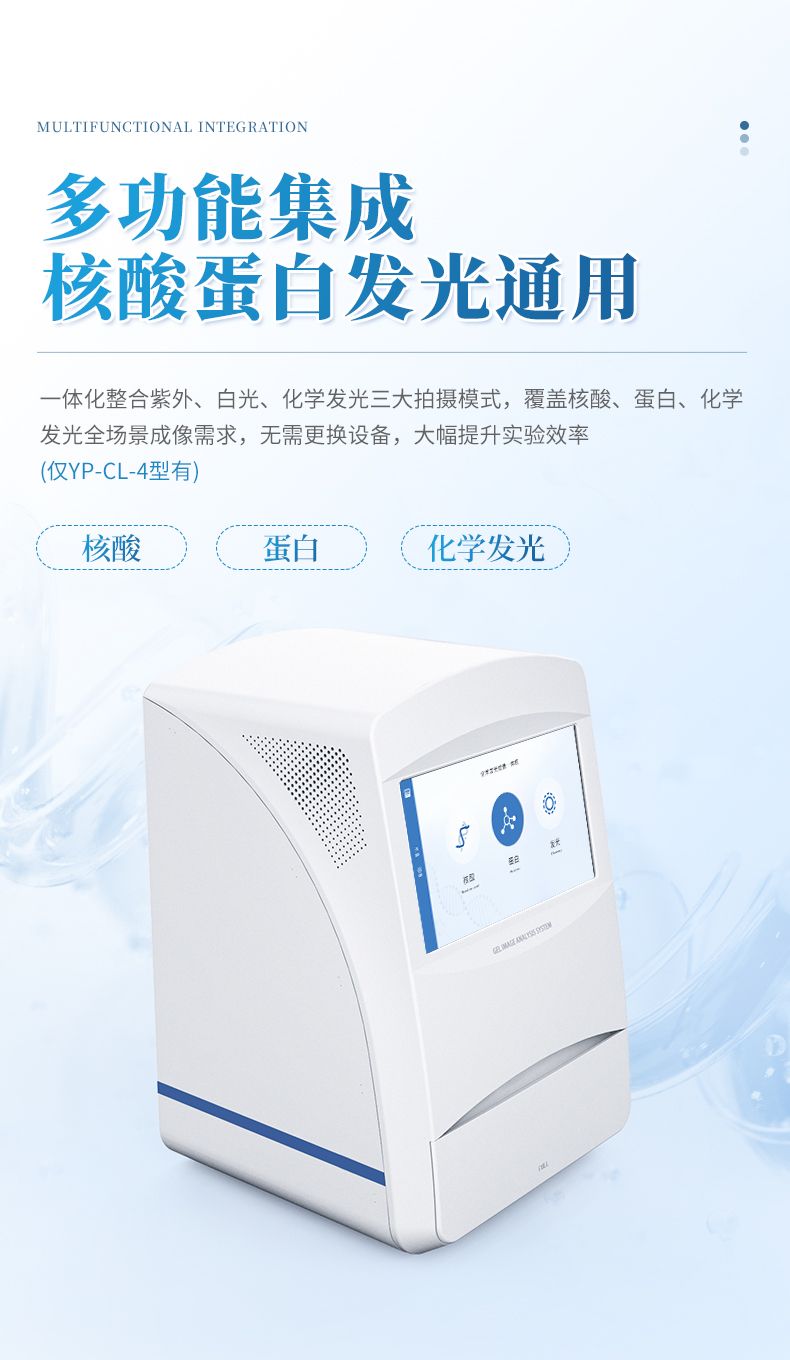

1.多功能集成：一體化整合紫外、白光、化學發光三大拍攝模式，覆蓋核酸、蛋白、化學發光全場景成像需求，無需更換設備，大幅提升實驗效率；

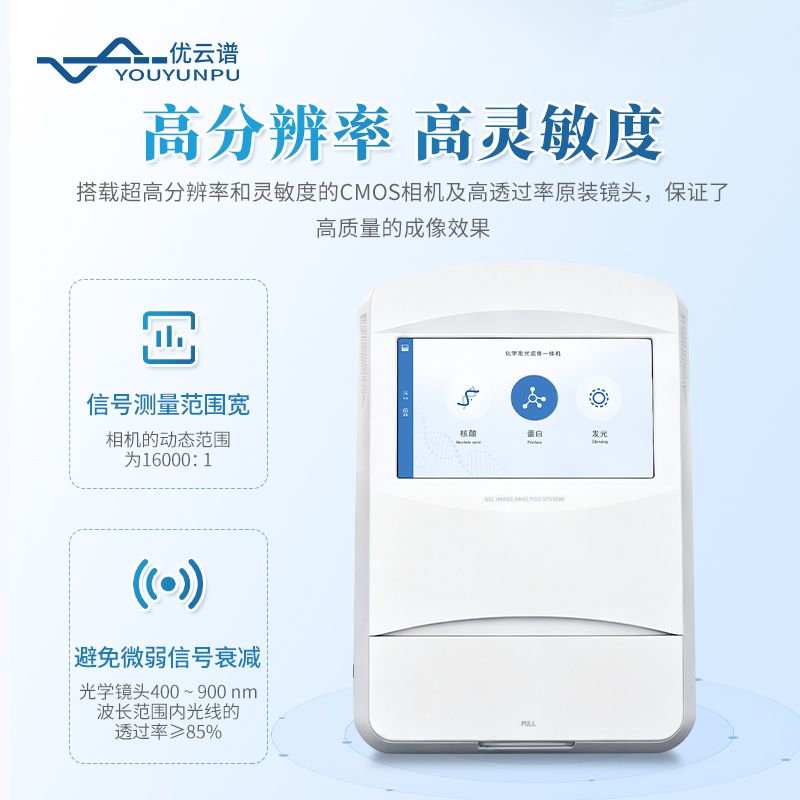

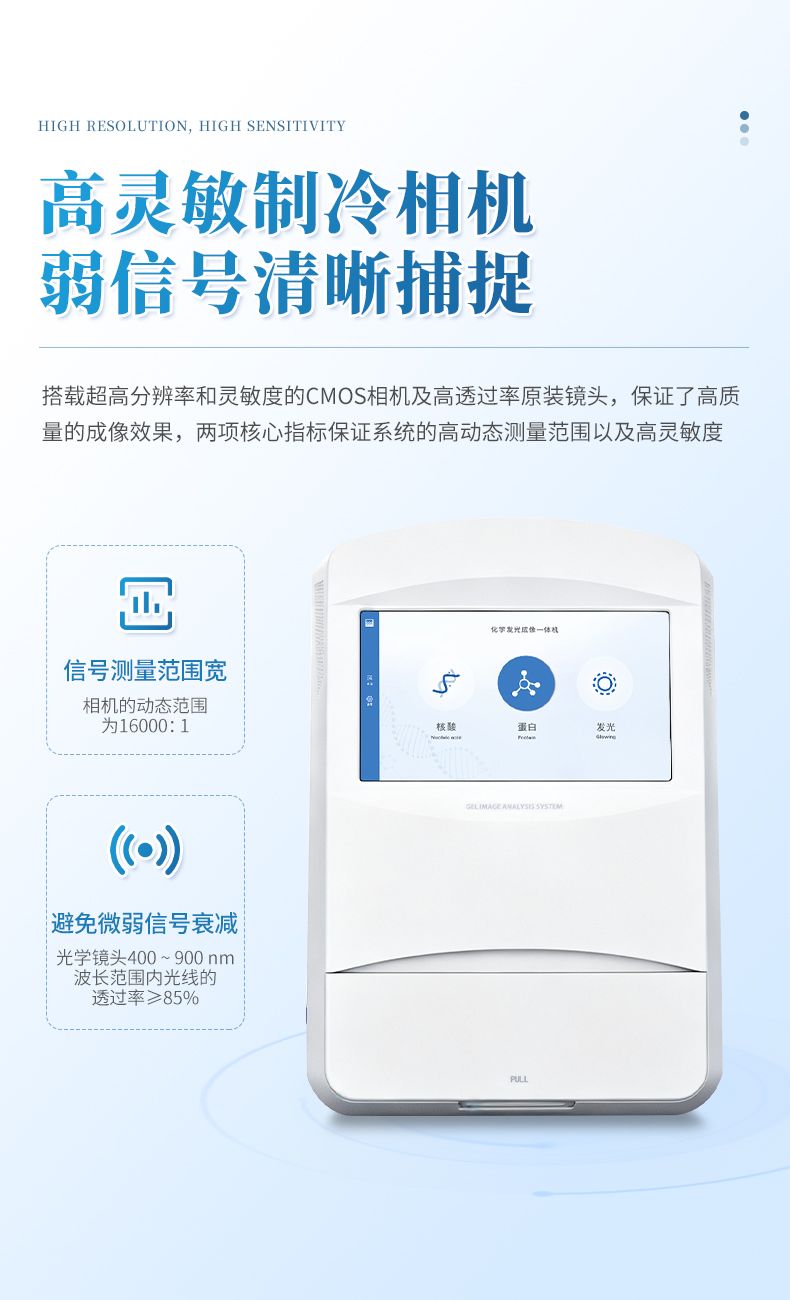

2.超高分辨率和靈敏度：搭載超高分辨率和靈敏度的CMOS相機及高透過率原裝鏡頭，保證了高質量的成像效果。相機的動態范圍為16000:1，信號測量范圍極寬。光學鏡頭400 ~ 900 nm波長范圍內光線的透過率≥85%，避免微弱信號的衰減。兩項核心指標保證系統的超高動態測量范圍以及超高靈敏度；

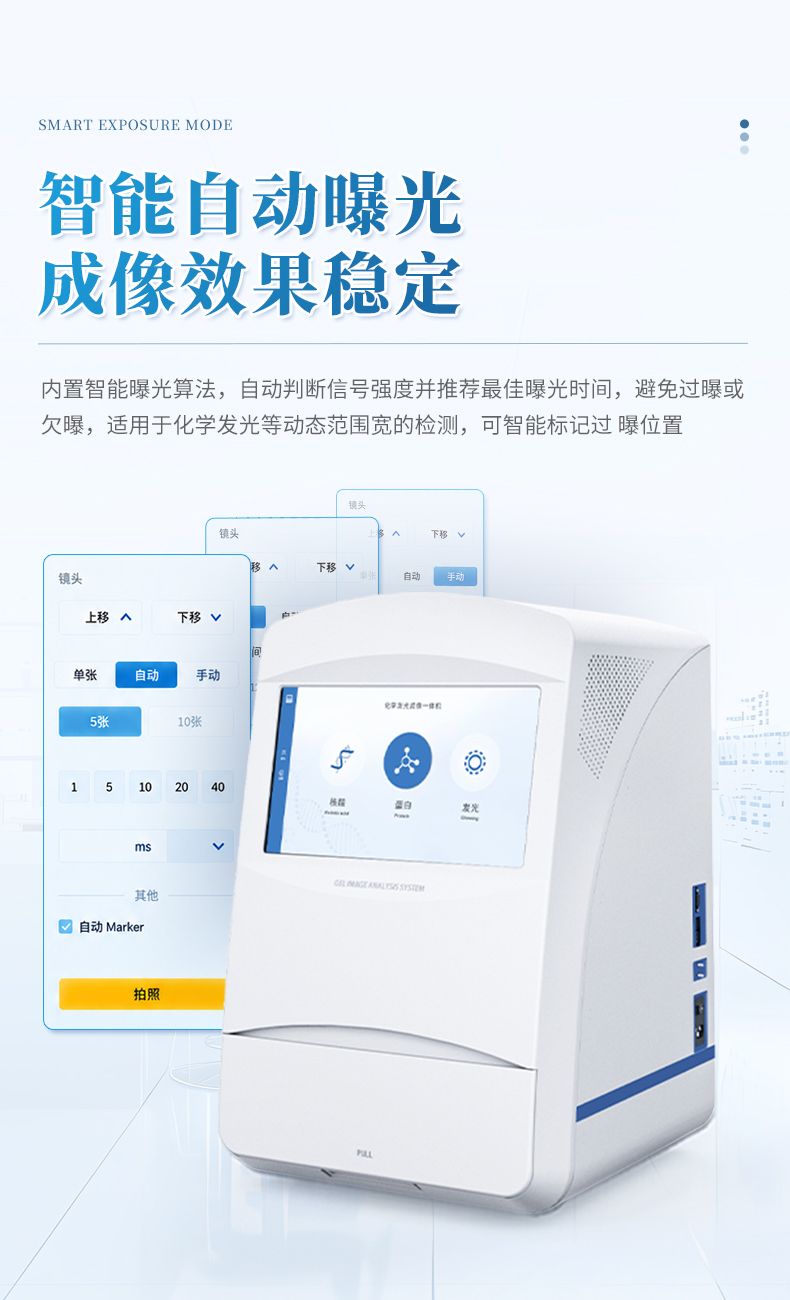

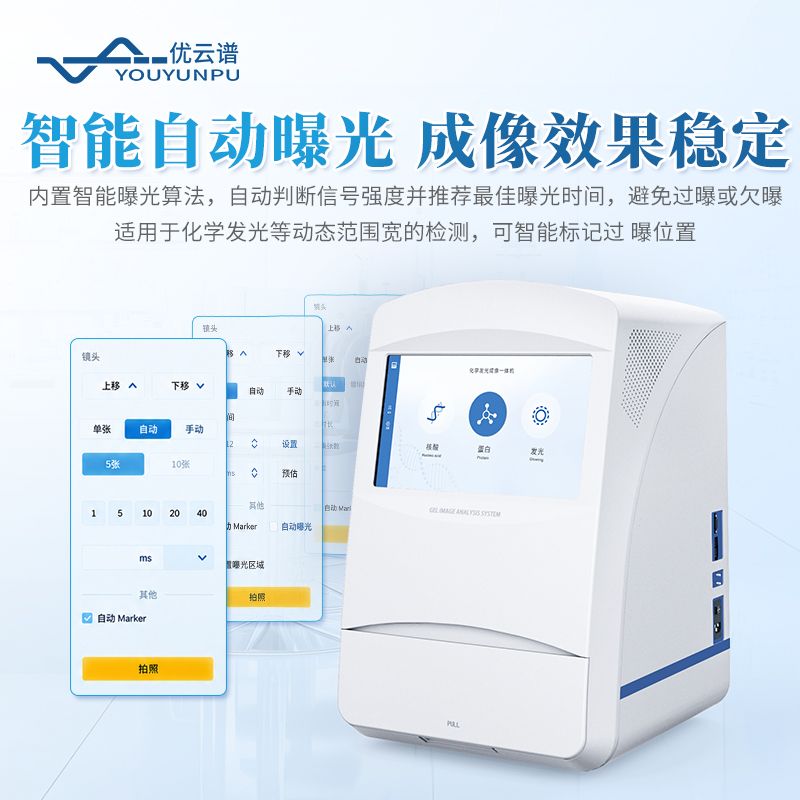

3.智能曝光模式：內置智能曝光算法，自動判斷信號強度并推薦最佳曝光時間，避免過曝或欠曝，適用于化學發光等動態范圍寬的檢測，可智能標記過曝位置；

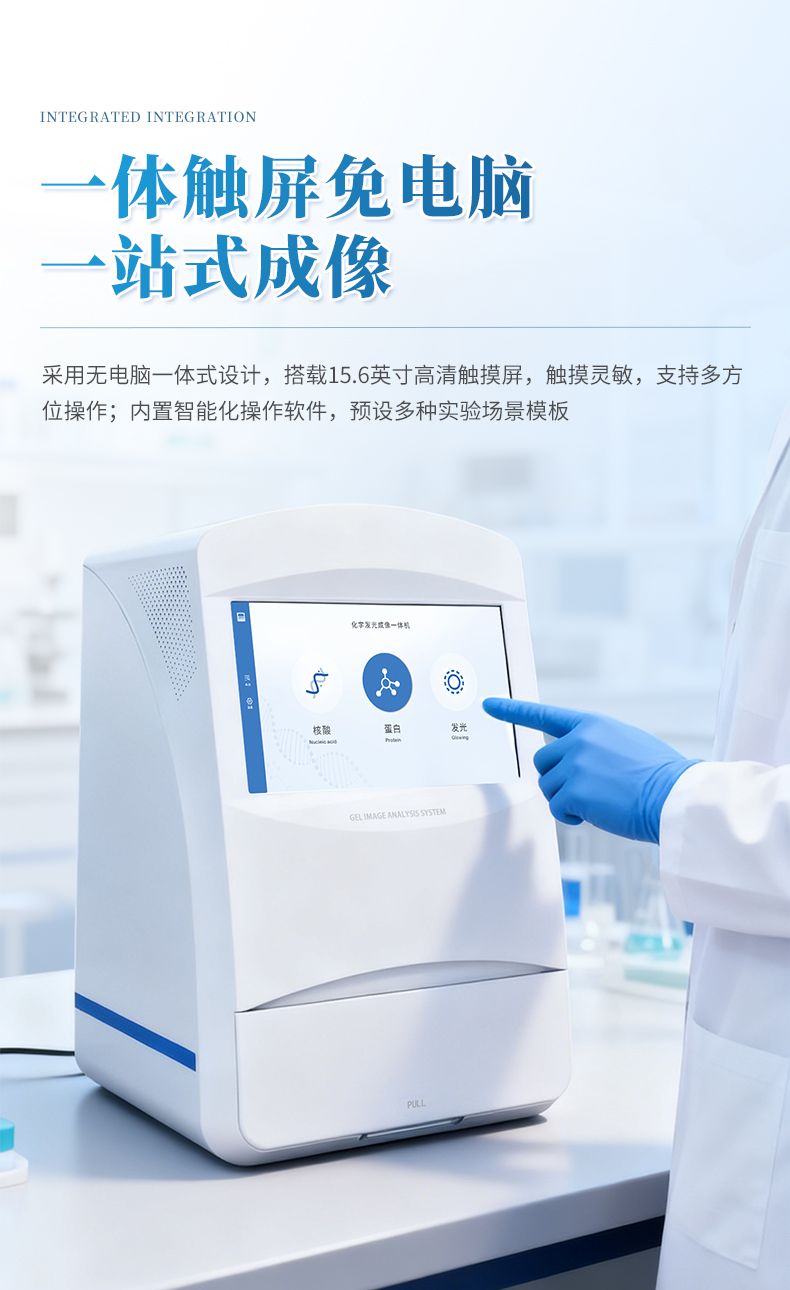

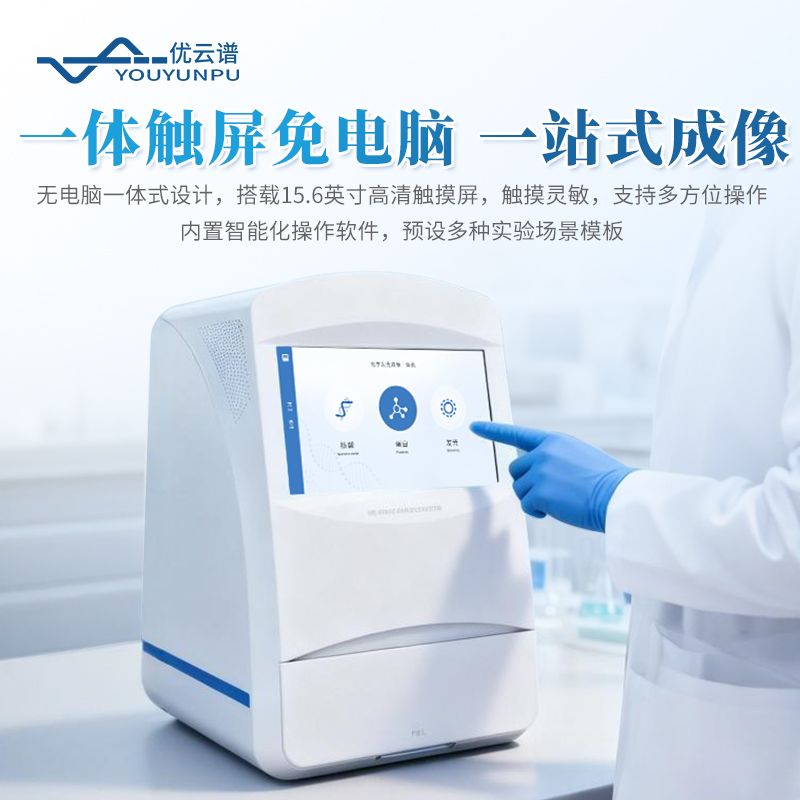

4.操作便捷高效：采用無電腦一體式設計，搭載15.6英寸高清觸摸屏，觸摸靈敏，支持多方位操作；內置智能化操作軟件，預設多種實驗場景模板，新手可快速上手；

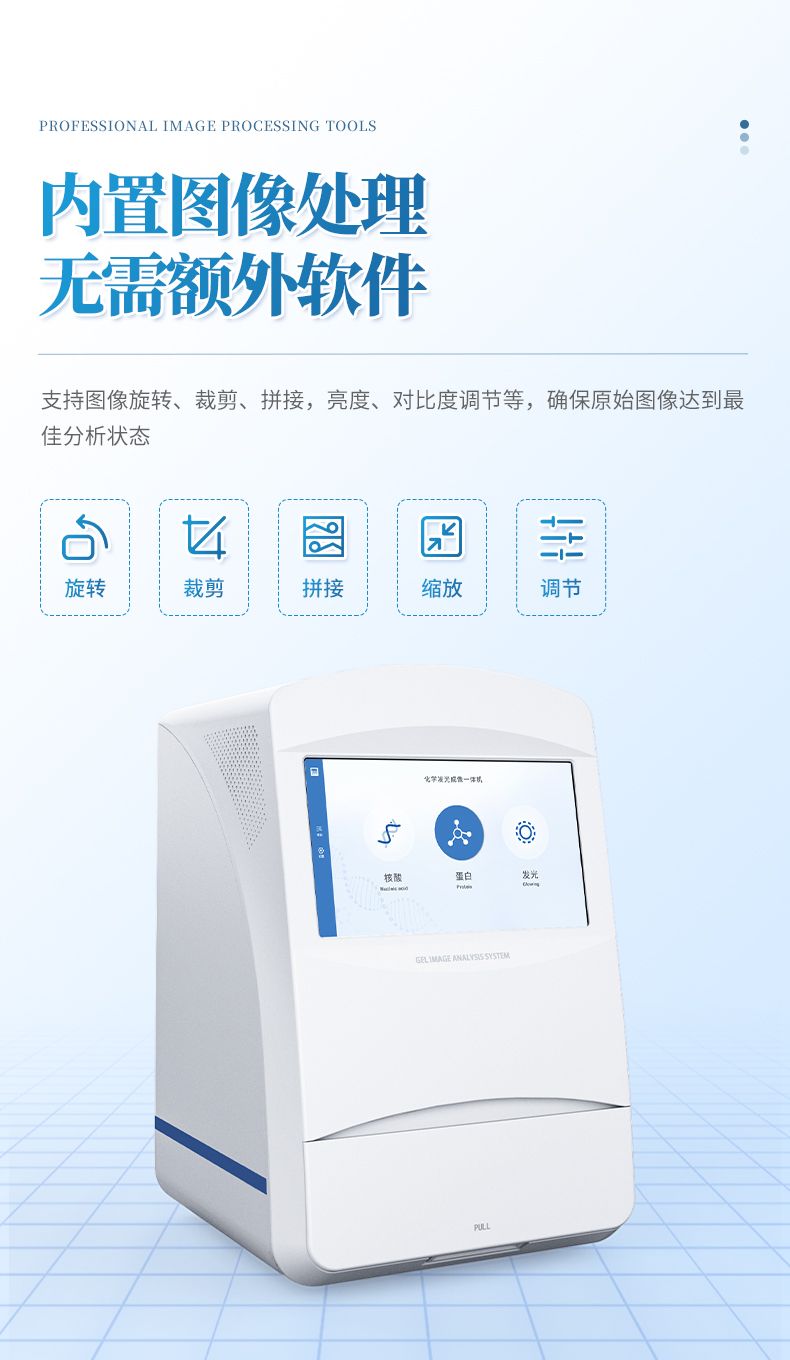

5.圖像處理功能：內置專業圖像處理工具。支持圖像旋轉、裁剪、拼接，亮度、對比度調節等，確保原始圖像達到最佳分析狀態；

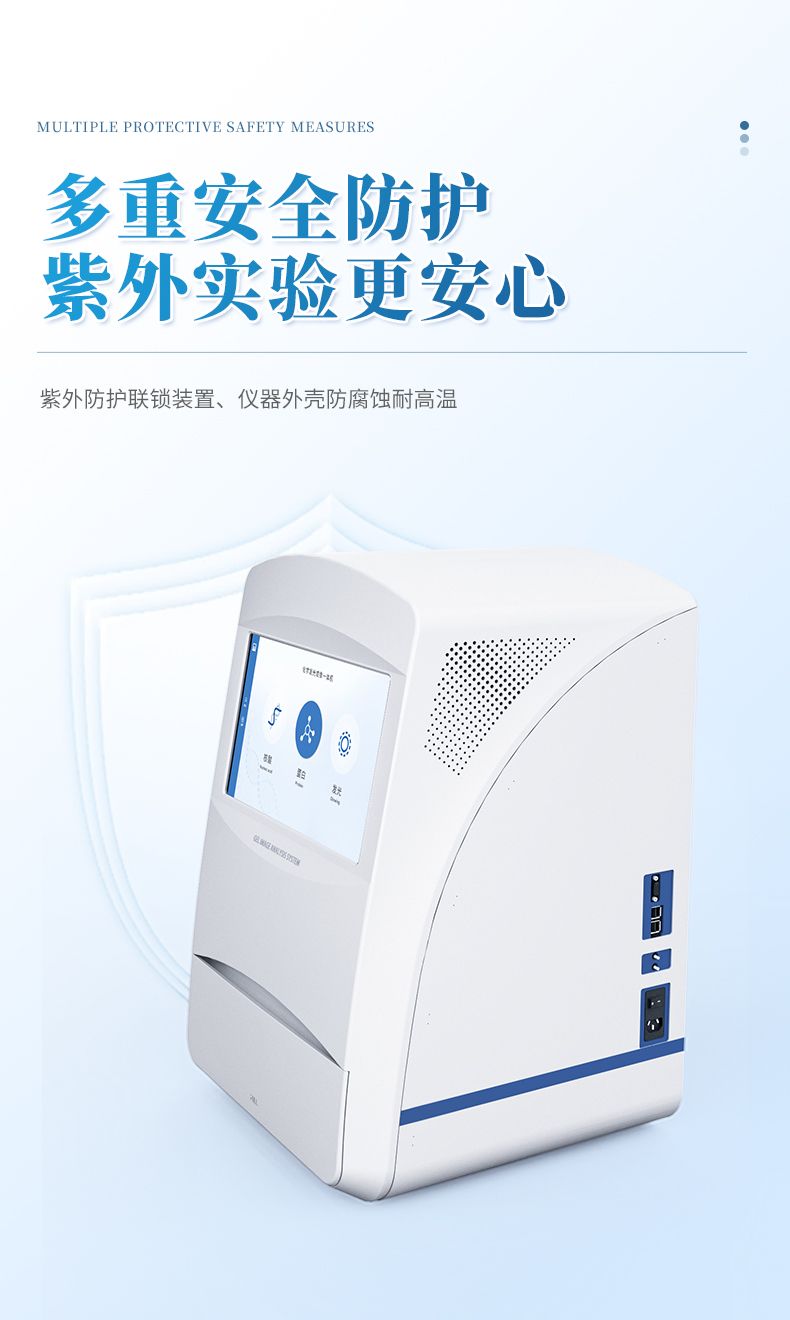

6.多重防護安全設計：紫外防護聯鎖裝置、儀器外殼防腐蝕耐高溫。

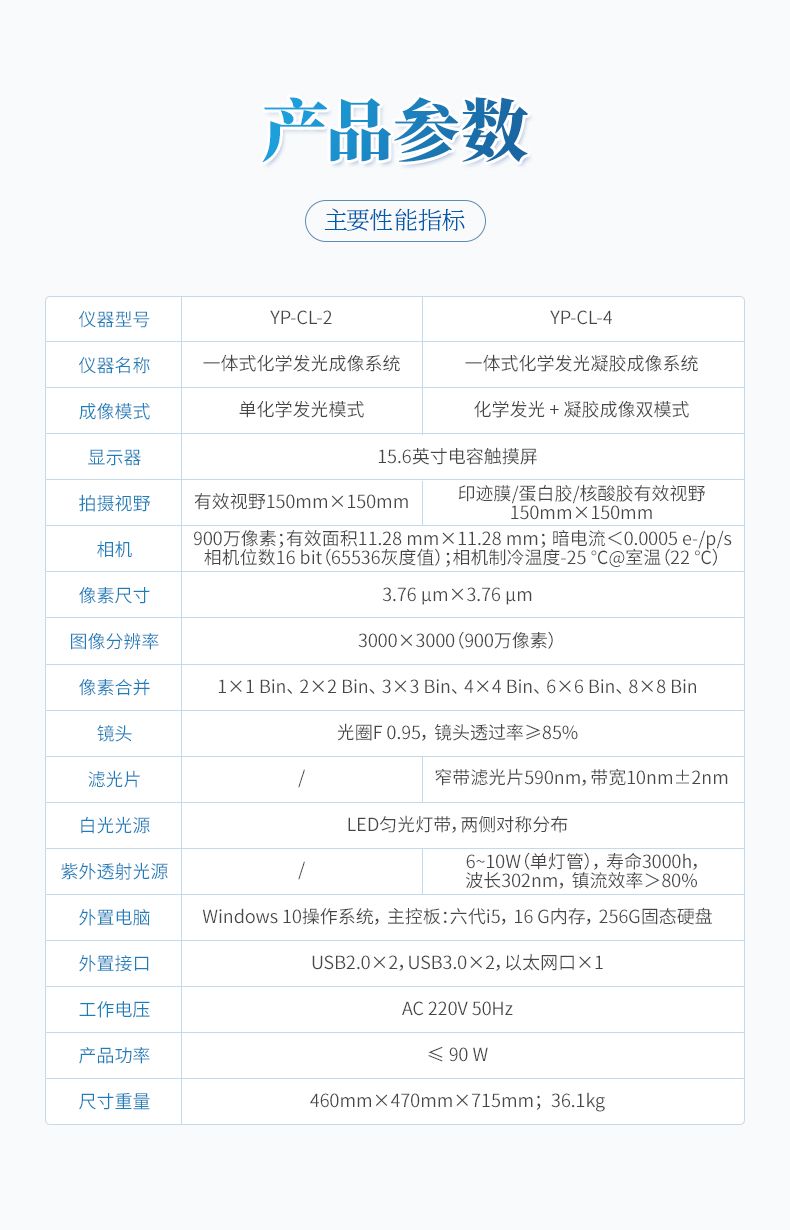

五、技術參數

1.顯示器：15.6寸電容觸摸屏

2.拍攝視野：印跡膜/蛋白膠/核酸膠有效視野150 mm×150 mm

3.相機：900萬像素；有效面積11.28 mm×11.28 mm ；暗電流< 0.0005 e-/p/s；相機位數16 bit（65536灰度值）；相機制冷溫度-25 ℃@室溫（22 ℃）

4.像素尺寸：3.76 μm×3.76 μm

5.圖像分辨率：3000×3000（900萬像素）

6.像素合并：1×1 Bin、2×2 Bin、3×3 Bin、4×4 Bin、6×6 Bin、8×8 Bin

7.鏡頭：光圈F 0.95，鏡頭透過率≥ 85%

8.濾光片：窄帶濾光片590 nm，帶寬10 nm ±2 nm

9.白光光源：LED勻光燈帶，兩側對稱分布

10.紫外透射光源：6 ~ 10 W（單燈管），壽命3000 h，波長302 nm，鎮流效率> 80%

11.外置電腦：Windows 10操作系統，六代i5，16 G內存，256 G固態硬盤

12.外置接口：USB2.0×2，USB3.0×2，以太網口×1

13.工作電壓：AC 220V 50Hz

14.尺寸：460 mm×470mm×715 mm

15.重量：36.1 kg

16.產品功率：≤ 90 W
